1. 产品介绍
针对挥发性有机物的非接触式泄漏检测及违规排放，采用制冷红外成像技术，对管道、法兰或者排气筒排放的挥发性有机物气体进行实时监测；以图像、视频等形式快速发现挥发性有机气体泄漏，并能精确定位泄漏或排放源头，便于检测人员在安全距离以外检测挥发性有机物泄漏。
2. 产品特点
1）整机重量轻，支持手提模式，可单人操作
2）根据气体光谱特性，可选择对应波段的产品，气体检测范围广（400余种）
3）精确识别泄漏源位置
4）配合定量模块精准定量
5）远距离、非接触式视频成像方式，监测效率高
6）集成录像、录音功能，
7）显示实时经纬度、浓度信息
8）人性化附件设计
3.产品参数
项目 | 指标 |
检测项目 | 成像挥发性有机物气体泄漏和排放 |
探测器 | 制冷型二类超晶格探测器 |
检测器光谱范围 | 3.1μm~3.5μm，中心波长3.3μm |
红外检测器像素 | 320*256，像元间距30μm |
热灵敏度 | ≤10mK@25℃ |
气体灵敏度 | ≤0.001ml/s |
高清LCD触摸屏 | 5英寸彩色显示屏，分辨率1280×720，带有触摸操控功能，戴手套可操作（优于分辨率800*600） |
帧率 | 60HZ |
防爆等级 | Ex ic nC op is ⅡC T6 Gc，支持二区全区域使用，不受距离限制(优于T4) |
测温范围 | -20℃-+350℃，测温精度为测温精度：0~100℃区间内精度土 1℃，-20℃~0℃区间或>+100℃精度土 2%；点、线、区域分析每种模式数量20个；支持最高温/最低温捕捉功能，支持温度报警（声音或颜色）（优于10点，5线，2区域） |
辐射率校正 | 0.1 至 1.0 辐射率可调，或通过预定义的物质辐射率表校正辐射率 |
视场角 | 14°×11.2°，可看的更远 |
最小成像距离 | 0.5m |
空间分辨率 | 0.77mrad |
视频存储方式 | 支持高清影像格式 MPEG4/H.264，时长不受时间限制（优于1h） |
定时存储 | 支持每 3s~24h（优于10~24h） |
电池 | 单块电池连续工作3.5小时以上，标配3块电池，随身携带安全，不连通仪器不供电 |
TF卡 | 单卡TF卡容量256GB，提供2张卡（优于128GB） |
4.应用领域
对管道、法兰或者排气筒排放的挥发性有机物气体进行实时监测；
5.执行标准
《石化装置挥发性有机化合物泄漏检测规范》（Q/SH 0546-2012）
《泄漏和敞开液面排放的挥发性有机物检测技术导则》（HJ733-2014）及国内外相关环保标准及法规要求
《挥发性有机物无组织排放控制标准》（GB37822-2019）
《石化企业泄漏检测与修复工作指南》（环办〔2015〕104号）
《石油炼制工业污染物排放标准》（GB31570-2015）

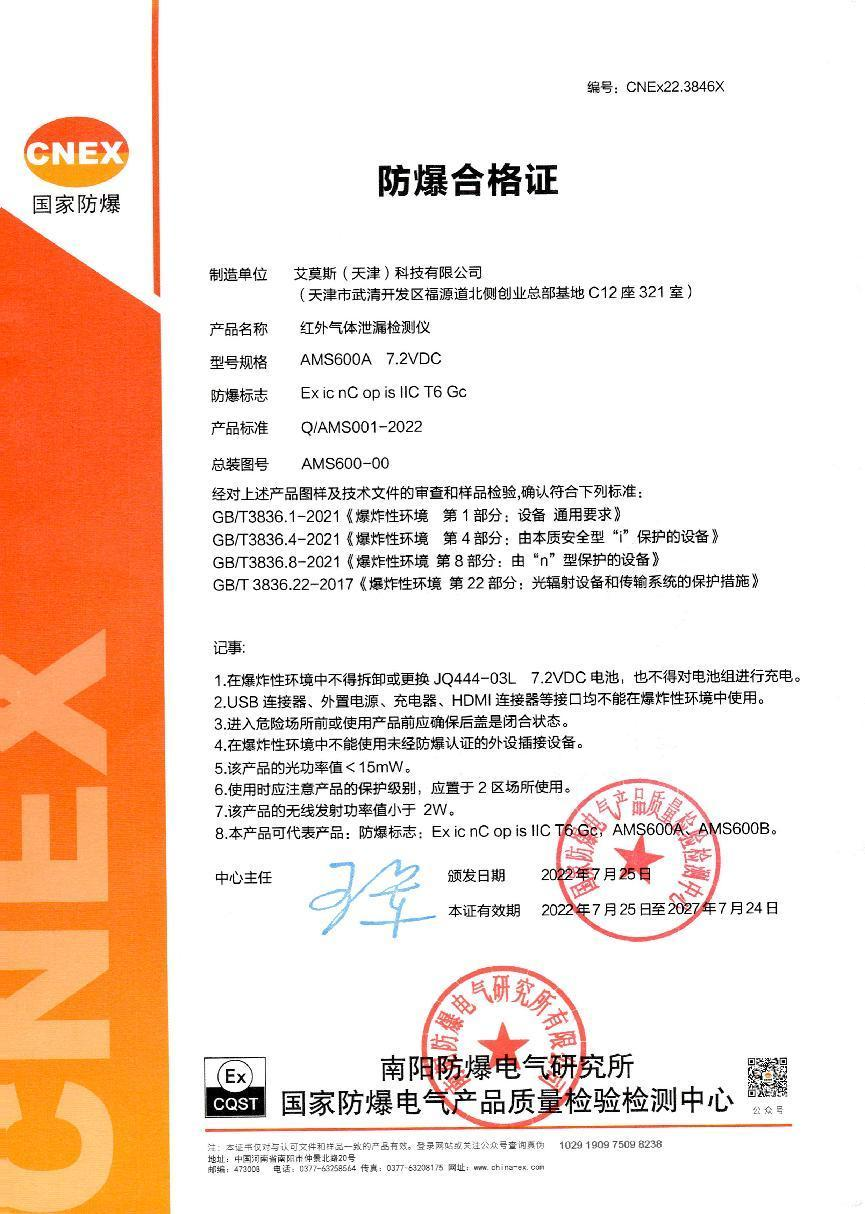

6. 防爆证书
